Od mapy do inwentaryzacji — formalności geodezyjne przy inwestycjach sieciowych w okolicach Grójca

Przygotowanie dokumentacji geodezyjnej dla inwestycji liniowych wymaga precyzyjnego planowania już na początkowym etapie prac. Rozbudowa sieci wodociągowych, energetycznych czy światłowodowych w okolicach Grójca wiąże się z koniecznością zebrania aktualnych danych z ewidencji gruntów i budynków (EGiB) oraz geodezyjnej ewidencji sieci uzbrojenia terenu (GESUT). Specjalista pozyskuje informacje o obrębach ewidencyjnych, dokładnych granicach działek, rodzajach użytków gruntowych oraz przebiegu istniejących instalacji. Weryfikacja tych rejestrów przed przystąpieniem do właściwego projektowania gwarantuje pełną zgodność zamierzeń inwestora z rzeczywistym stanem prawnym i przestrzennym terenu. Brak rzetelnej analizy dokumentacji początkowej często prowadzi do błędów projektowych, które ujawniają się dopiero w trakcie prowadzenia robót ziemnych.

Analiza dokumentów archiwalnych i mapa do projektowania

Podstawą każdego prawidłowo wykonanego projektu budowlanego jest aktualna sytuacja terenowa naniesiona na odpowiednie podkłady. Opracowanie mapy do celów projektowych opiera się na szczegółowej analizie materiałów pozyskanych z państwowego zasobu geodezyjnego i kartograficznego. Te informacje zawsze zderza się z wynikami bezpośrednich pomiarów terenowych. Trasy nowych rurociągów lub kabli w regionie grójeckim często przecinają zróżnicowane obszary, od gęsto zabudowanych osiedli po rozległe tereny sadownicze i rolne. Wykonawca prac musi dokładnie zweryfikować linie rozgraniczające oraz przebieg widocznego uzbrojenia, aby zniwelować wszelkie rozbieżności między archiwalnym stanem prawnym a sytuacją faktyczną.

Dokumentacja dla inwestycji liniowych charakteryzuje się specyficznymi wymogami prawnymi i technicznymi. Zgodnie z obowiązującymi standardami obszar opracowania obejmuje nie tylko samą oś planowanej trasy, ale również pas aktualizacji o szerokości 30 metrów z każdej strony. Przygotowanie kompletnego operatu dla odcinków liczących kilka kilometrów to proces czasochłonny, który zazwyczaj zajmuje od dwóch do trzech miesięcy. Wynikowa mapa zawiera wszystkie niezbędne elementy mapy zasadniczej. Dokument uzupełnia się o najnowsze pomiary sytuacyjno-wysokościowe oraz opatruje oficjalną klauzulą urzędową.

Kluczowym etapem poprzedzającym wbicie pierwszej łopaty pozostaje formalne uzgodnienie lokalizacji projektowanych sieci. Narady koordynacyjne z udziałem przedstawicieli urzędów oraz gestorów poszczególnych mediów pozwalają wyeliminować potencjalne konflikty z istniejącą, a niekiedy słabo zinwentaryzowaną infrastrukturą podziemną. Baza GESUT stanowi tu główny punkt odniesienia. W przypadku wykrycia niejasności w archiwach zleca się dodatkowe pomiary weryfikacyjne w terenie, które ostatecznie potwierdzają bezkolizyjny przebieg planowanej instalacji.

Tyczenie osi trasy i inwentaryzacja wykopów budowlanych

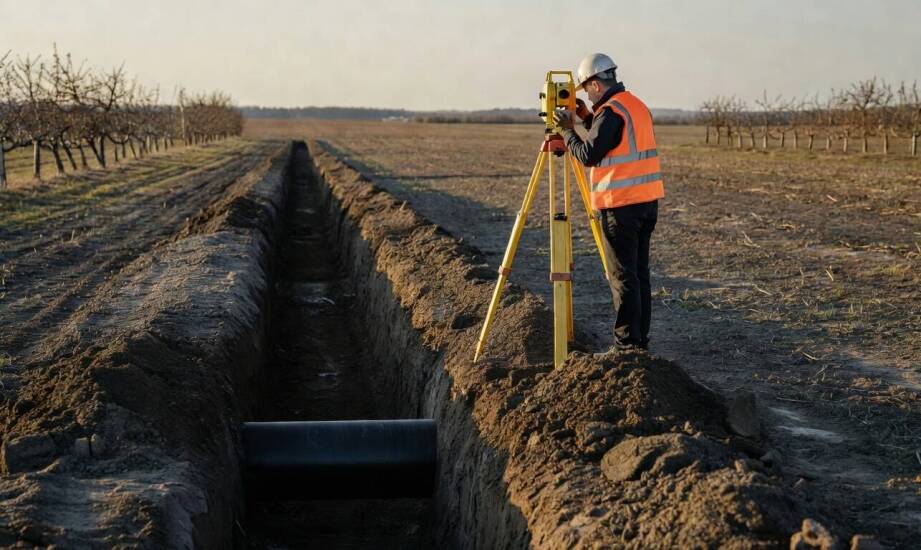

Przeniesienie założeń projektowych do świata rzeczywistego rozpoczyna się w momencie wejścia ekipy mierniczej na plac budowy. Tyczenie osi trasy polega na trwałym wyznaczeniu w terenie punktów charakterystycznych, załamań oraz węzłów zaplanowanej instalacji. Precyzyjne ułożenie przewodów względem granic działek wymaga zaangażowania uprawnionego geodety w Grójcu, który korzysta z zaawansowanych systemów satelitarnych RTK oraz nowoczesnych tachimetrów. Prawidłowo wytyczona linia wykopu daje operatorom maszyn budowlanych wyraźne wytyczne, co bezpośrednio przekłada się na płynną realizację harmonogramu.

Przedsiębiorstwo Geodezyjno-Kartograficzne Maciej Brzosko z Piaseczna zajmuje się kompleksową obsługą tego typu zadań na terenie województwa mazowieckiego. Praktyka pokazuje, że nadzór mierniczy nad budową infrastruktury liniowej musi być prowadzony w sposób ciągły. Wykonawca robót ziemnych układa przewody w wykopie partiami, a każda zamknięta sekcja instalacji wymaga natychmiastowego zmierzenia.

Geodezyjne pomiary powykonawcze stanowią absolutnie krytyczny moment całej inwestycji. Zgodnie z przepisami prawa budowlanego specjalista mierzy ułożone rury, kable oraz studnie rewizyjne wyłącznie przed zasypaniem wykopów ziemnych. Zignorowanie tego obowiązku zmusza inwestora do kosztownego odkopywania elementów sieci, co powoduje ogromne straty finansowe i przestoje maszyn. Zebrane dane o położeniu infrastruktury trafiają do operatu, który wykonawca przekazuje do powiatowego ośrodka dokumentacji geodezyjnej i kartograficznej. Pozytywna weryfikacja materiałów skutkuje ostateczną aktualizacją baz ewidencyjnych państwa.

Inwestor otrzymuje finalnie poświadczoną dokumentację. Zbiór tych dokumentów otwiera drogę do oficjalnego odbioru nowej sieci przez nadzór budowlany i zarządców poszczególnych mediów. Sprawna realizacja skomplikowanych projektów wodociągowych czy telekomunikacyjnych opiera się na ścisłej współpracy biura projektowego, generalnego wykonawcy i ekip mierniczych. Bezproblemowe przejście od pierwszych analiz archiwalnych po końcową inwentaryzację wymaga zachowania ciągłości pomiarów terenowych na każdym etapie budowy. Dbałość o rygorystyczne procedury geodezyjne eliminuje ryzyko przesunięć terminów, ułatwiając płynne włączenie instalacji do funkcjonującego systemu lokalnej infrastruktury.
